一、產品特點

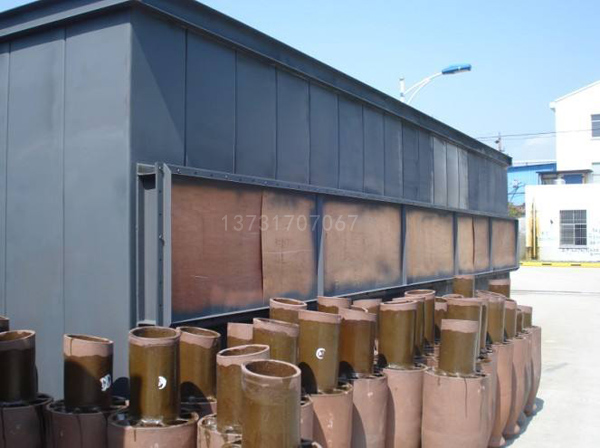

YDT型圓體立式多管陶瓷除塵器，是選用250毫米標準陶瓷旋風子圓形排列組合而成，與方形比較，具有結構簡單，外形美觀，不易積灰，體形尺寸小，占地面積少，阻力小，用鋼量少，造價低等特點。
在結構上，對氣流分布室壁襯以耐磨層，確保使用壽命，進出口采用圓形，便于煙、風道的聯接安裝。采用舌板式自卸排灰裝置，不但密封性能好，能調整卸灰量，方便管理。可根據用戶意見裝設潤濕器，可大大減少放灰時的飄灰污染，促進環境衛生。
二、除塵機理
含塵煙氣進入氣流分布室，流入旋風子，經螺旋導向片，在筒體內形成旋流，塵粒由于離心力的作用而與氣體分離，分離的塵粒沿筒壁由錐體排入灰斗，存灰到一定貯存度，由卸料器自卸排出。凈化后的煙氣由旋風子芯管經排氣室出口排出。
三、技術性能
1、適應氣體含塵濃度：不粘性200g/mN3；中粘性33g/mN3；弱粘性75g/mN3；
2、除塵效率：80-92%
3、阻力范圍：500-800Pa
4、適應溫度：100-400℃
5、適應干燥性粉塵。
四、除塵器結構及外形尺寸
結構如圖示，主要外形尺寸如表。
| 旋風子數 | 風量m3/h*尺寸mm | H | H1 | H2 | H3 | F | ф | ф1 | ф2 | ф3 |
|
2 4 7 24 37 62 137 243 |
1400～1700 2300～3000 5000～6000 15000～18000 25000～28000 37500～47000 88000～103400 162000～183000 |
2590 2830 3090 3750 4610 5140 6450 7550 |
400 500 600 800 900 1000 1300 1450 |
1440 1480 1540 1680 1760 2040 2600 3000 |
750 950 1100 1550 2200 2700 3750 4800 |
650 850 900 1350 1900 2400 3400 4450 |
250 330 460 730 910 1180 1620 2150 |
350 430 560 830 1010 1280 1720 2250 |
280 330 460 680 840 1100 1600 2000 |
380 430 560 780 940 1200 1700 2100 |
