石料廠除塵器

　　石料廠除塵器系具有先選水平的新型O脈沖除塵器，綜合了分室反吹和脈沖噴吹清灰等除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰和過濾同時進行的缺點，擴大子氣箱脈沖袋式除塵器的應用范圍。由于其結構的特殊性，因而大大提高了除塵效率，延長了濾袋的使用壽命，是一種性能優良的袋式除塵器。PPC型氣箱脈沖袋式除塵器共有四個系列33種規格，過濾面積從93m2-4361m2,處理風量從69003/h-314000m3/h，廣泛應用于建材、水泥、冶金、機械、化式和耐火材料行業；特別用于水泥廠的破碎、烘干、煤磨、選粉、包裝、庫頂、熟料冷卻機等的收塵系統(或除塵系統)；也適用于煤磨收塵，但要增設防燃防爆措施，袋式除塵器結構也要相應改變，還可以適用于含塵濃度特高氣體的收塵，如帶O-Sepa選粉機的煤磨系統，其氣體含塵濃度高達1000g/m3(標)以上，可不設置作預收塵用的旋風除塵器，對于我國北方嚴寒地區，本除塵器在增加熱保溫裝置后也能適用。

二、結構特點：

　　這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰(即所謂離線清灰)的袋式除塵器。它與一般噴吹式除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰(即所謂再線清灰)，而其它各排濾袋仍進行過濾。即清灰與過濾同時在一室中混合進行，清灰下的粉塵二次飛揚，部分會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。PPC型氣箱脈沖袋式除塵器是在一室內關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰半內，不產生二次飛揚，極利于過濾粉塵濃度大的氣體，而且可不停機更換一個室的濾袋。

三、工作原理：

　　含塵氣體從除塵器進出風箱的進風口(32系列從灰斗進)進入經斜隔板轉向至灰斗，同時氣流速度變慢，由于慣性作用，氣體中的粗顆粒粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分清潔室匯集經出風口中，由收塵系統的主風機吸出而排入大氣。

四、構造及工作原理：

它由以下四部分組成：

　　1、上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。

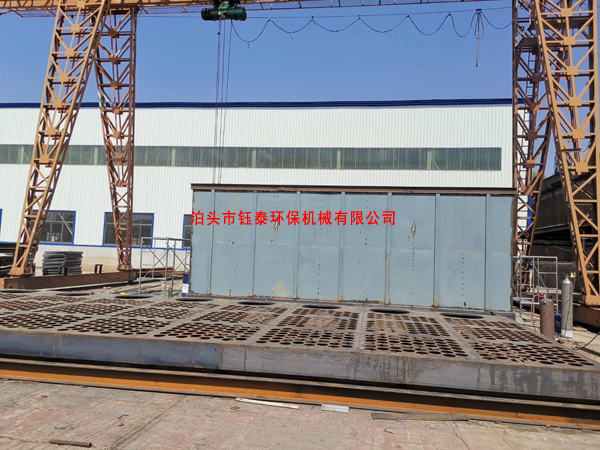

　　2、中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。

　　3、下箱體：包括定位支承架、灰斗、星型卸灰閥、支座。

　　4、反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

　　石料廠除塵設備適用于細微粉塵的工藝回收和除塵凈化，排放濃度可遠低于O規定。

　　石料廠除塵設備屬低能清灰、外濾型袋式除塵器，它的濾袋采用扁袋，將除塵濾袋的橫截面形狀作成梯形或楔形。與圓形濾袋相比，在濾布單位面積的過濾負荷相同的條件下，其占地面積小，結構緊湊，即單位體積內可布置較多的過濾面積，這是它的一大特點。目前它已逐步在破碎篩分行業等地推廣使用。
